إلى الاستاذ بوص من فضلك مساعدة في برهان علاقة

*Mahmoud* · 2015-05-22, 21:10

السلام عليكم

من فضلك في هذا التمرين
https://www9.0zz0.com/2015/05/22/23/735286937.jpg

هذه العلاقة
https://www9.0zz0.com/2015/05/22/23/154040001.jpg

bouss2013 · 2015-05-22, 21:30

السلام عليكم

اعد صورة التمرين فهي غير واضحة

تالية القرآن · 2015-05-22, 21:42

الطريقة جد سهلة :
$\tau _{1}=\frac{L}{R_{1}+r}$ .............................1
$\tau _{2}=\frac{L}{R_{2}+r}$ ..............................2

من 1 نجد : $r=\frac{L}{\tau _{1}}-R_{1}$

نعوضها في 2 ونبسط ما يمكن تبسيطة الى ان نتحصل على العلاقة المطلوبة بالتوفيق

*Mahmoud* · 2015-05-22, 21:48

اقتباس:

المشاركة الأصلية كتبت بواسطة bouss2013

السلام عليكم

اعد صورة التمرين فهي غير واضحة

حسنا

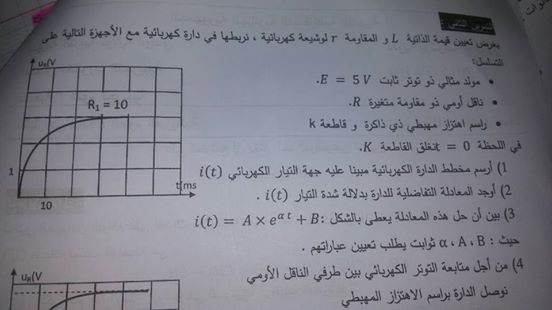

لقد أعدت رفعه وقسمته إلى جزئين حتى يكون واضح لأنه طويل

https://www12.0zz0.com/2015/05/22/23/123864901.jpg

https://www5.0zz0.com/2015/05/22/23/804362193.jpg

إن شاء الله تكون الصورة واضحة

القط اللطيف · 2015-05-22, 21:50

اهلا اخي بوص
اخي صاحب التمرين ادخل هنا قد اساعدكhttps://www.twiddla.com/1919494

*Mahmoud* · 2015-05-22, 21:52

اقتباس:

المشاركة الأصلية كتبت بواسطة تالية القرآن

الطريقة جد سهلة :
$\tau _{1}=\frac{l}{r_{1}+r}$ .............................1
$\tau _{2}=\frac{l}{r_{2}+r}$ ..............................2

من 1 نجد : $r=\frac{l}{\tau _{1}}-r_{1}$

نعوضها في 2 ونبسط ما يمكن تبسيطة الى ان نتحصل على العلاقة المطلوبة بالتوفيق

بارك الله فيك أختي
أنا تاني كانت عندي نفس الفكرة يعني نحل جملة لكن كنت أريد التأكد من مراحل التبسيط
بارك الله فيك

القط اللطيف · 2015-05-22, 22:06

شوف اخي بما ان لدينا مقاومة متغيرة معناه تو راح يتبدل لان بينهما علاقة ياك يعني راح تكون عدنا تو 1 تو 2 تو3....حسب قيم المقاومة المعطاة حداري مش المقاومة الداخلية لانها لم تتغير الان ماعلين
نكتب العلاقة نتا تو 1 تم تو 2
من بعد نشوفو واش هي الحاجة لي ماراهيش ف العبارةونجد انها( مقاومة نتاع الوشيعة )لي لازم نوصلولها من بعد ندير مساواة راح نخرجو الداتية وتخرج العبارة عادي

*Mahmoud* · 2015-05-22, 22:11

اقتباس:

المشاركة الأصلية كتبت بواسطة القط اللطيف

شوف اخي بما ان لدينا مقاومة متغيرة معناه تو راح يتبدل لان بينهما علاقة ياك يعني راح تكون عدنا تو 1 تو 2 تو3....حسب قيم المقاومة المعطاة حداري مش المقاومة الداخلية لانها لم تتغير الان ماعلين
نكتب العلاقة نتا تو 1 تم تو 2
من بعد نشوفو واش هي الحاجة لي ماراهيش ف العبارةونجد انها( مقاومة نتاع الوشيعة )لي لازم نوصلولها من بعد ندير مساواة راح نخرجو الداتية وتخرج العبارة عادي

فعلا أخي
أنا تاني وسوسني هداك r ايا حسيت بلي فيها نحلو جملة باه نتخلصو منه ونخرجو العبارة
بارك الله فيك على المساعدة

bouss2013 · 2015-05-22, 22:42

السلام عليكم

الاجابة في الرابط التالي

https://www.4shared.com/download/K3j3....jpg?lgfp=3000
